ISO 2858 / ISO 5199, DIN 24256, API 610 OH1 и OH2

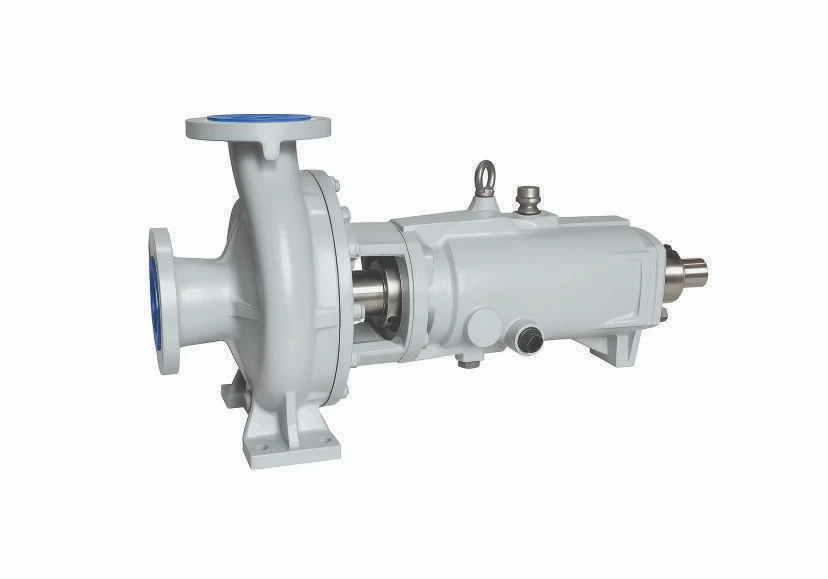

Консольные насосы VOLZAR

Рабочее колесо на консоли вала, опоры вынесены за пределы проточной части. Самая массовая схема промышленной перекачки: разборка со стороны привода, трубопровод не трогается.

Подобрать серию

Схема

Что значит консольный и чем он отличается от двухопорного

Различие не в числе ступеней, а в том, где стоят опоры вала. Оно определяет разборку, длину вала и предельную подачу.

Консольная схема

Рабочее колесо сидит на конце вала, обе опоры вынесены за уплотнение. В API 610 такие насосы обозначены буквами OH, от overhung: тип OH1 с опорой на лапах и тип OH2 с опорой по осевой линии. По ISO 2858, ISO 5199 и DIN 24256 это обычное консольное исполнение с осевым подводом.

Двухопорная схема

Колесо стоит между двумя опорами, обозначение BB, от between bearings. Вал жёстче, поэтому берутся большие подачи, но корпус разбирается иначе. У нас это серия DSM, типы BB1 и BB2: она одноступенчатая, и в группе одноступенчатых она есть, а здесь её нет, потому что ось классификации другая.

Практическая разница на объекте одна: у консольного насоса ротор вынимается со стороны привода, приёмный и напорный патрубки остаются на трубопроводе. Отсюда и живучесть схемы, и то, что подавляющее большинство промышленных насосов делается именно так.

Подбор

Что нужно, чтобы назвать типоразмер

Рабочая точка: подача, напор, температура и среда. По ним подбирается серия и типоразмер, мощность двигателя считается от точки, а не наоборот.
Либо фотография шильдика насоса, который стоит сейчас. Обозначения К, КМ и импортные марки читаются по шильдику, отдельная таблица для этого не нужна.
Материальное исполнение под среду: чугун, нержавеющие стали, дуплекс, хромистое железо. Разбор по маркам и pH лежит на странице материалов.

Подобрать по рабочей точке Материалы и среды

Сравнение

Все серии группы в одной таблице

Серия	Совместимость	Подача	Напор	Давление	Температура
AK	AHLSTAR A	до 11 000 м³/ч	до 160 м	до 16 бар	до 180 °C
AKA	AHLSTAR APP	до 9000 м³/ч	160 м	16-25 бар	до 180 °C
AKN	AHLSTAR NPP	до 2000 м³/ч	90 м	до 16 бар	до 180 °C
AKW	AHLSTAR WPP	до 7000 м³/ч	110 м	до 16 бар	до 180 °C
AKE	AHLSTAR EPP	до 6100 м³/ч	до 160 м	до 25 бар	до 210 °C
AKS	AHLSTAR ASP	до 2000 м³/ч	90 м	до 16 бар	до 180 °C
AKM	MCE	до 3400 м³/ч (940 л/с)	до 250 м	до 25 бар	до 180 °C
ANS	SNS	до 1400 м³/ч	160 м	до 16 бар	до 120 °C
DLR	PLR	до 3900 м³/ч	80 м	до 50 бар	до 150 °C
DMW	EMW(M)	до 4000 м³/ч	95 м	до 16 бар	до 110 °C
BH	CZ	3,2-2000 м³/ч	до 300 м	до 25 бар	от −80 до +300 °C
SY	ZA	до 3000 м³/ч	300 м	до 25 бар	от −80 до +300 °C
SE/SF	ZE/ZF	до 2600 м³/ч	300 м	до 100 бар	до 425 °C
